창고 혁신: 효율적 레이아웃 설계 전략

왜 창고 레이아웃이 효율성의 기반인가

전자상거래의 가속화와 SKU 증가 시대에 창고는 더 많은 저장, 더 빠른 피킹, 더 적은 오류로 운영해야 하는 지속적인 압박을 받고 있습니다. 창고는 더 이상 단순한 저장 공간이 아니라 공급망 성과를 좌우하는 핵심 엔진입니다.

비효율적인 레이아웃은 이동 시간 증가, 병목 현상 빈발, 수직 공간의 미활용을 초래합니다. 특히 ASRS(자동 저장·검색 시스템) 또는 기타 로봇 자동화를 통합하는 창고에서는 레이아웃 설계가 더욱 중요해집니다. 통로 폭, 저장 구성, 자재 흐름에 대한 모든 결정이 처리량, 비용, 확장성에 직접적인 영향을 미칩니다.

이 가이드는 현대적 설계 패턴, 자동화 통합, 실용적 최적화 기법을 통해 창고 공간을 재구성하고, 장기적인 효율성을 확보하는 방법을 탐구합니다.

창고 레이아웃 설계 이해하기

창고 레이아웃이란 무엇인가?

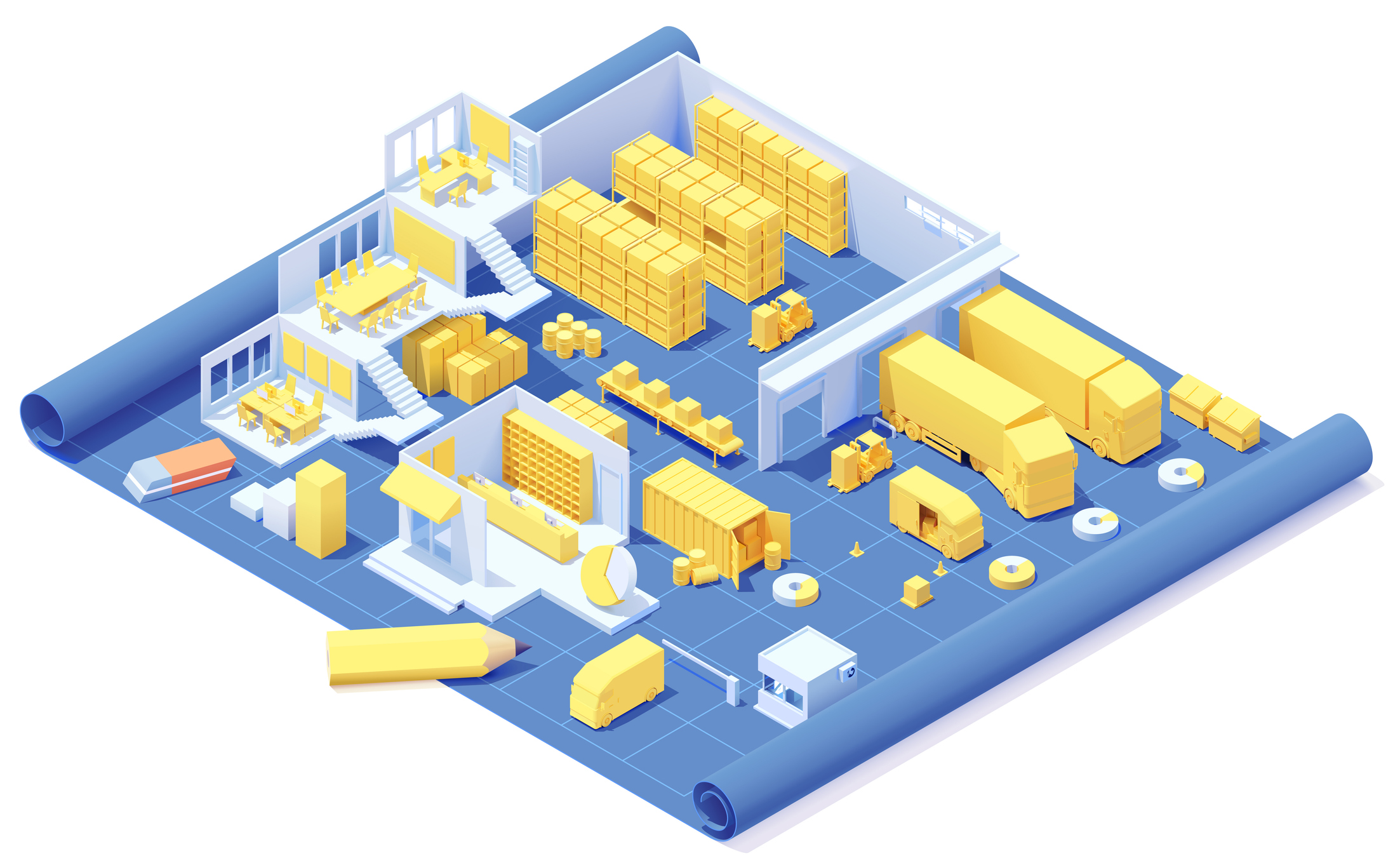

창고 레이아웃은 입고, 저장, 피킹, 포장, 출고 등 모든 운영 영역의 물리적 배치를 정의하는 전략적 청사진입니다. 효과적인 레이아웃은 상품이 논리적이고 효율적으로 흐르도록 보장하며, 사람, 지게차, 로봇이 이동하는 거리를 최소화합니다.

전통적인 창고에서는 레이아웃이 바닥 효율성과 자재 흐름에 초점을 맞춥니다.ASRS(자동 저장·검색 시스템)**을 도입한 창고에서는 설계 범위가 다음 요소까지 확장됩니다:

• 수직 공간 활용: 저장 용량을 극대화

• 자동화 경로: 로봇 이동 통로 및 컨베이어 통합

• 시스템 상호운용성: 레이아웃이 WMS(창고 관리 시스템)와 로봇 간의 조율을 지원하도록 보장

잘 설계된 레이아웃은 단순히 운영적 요소가 아닙니다. 전략적 요소로서 인건비, 안전성, 처리량에 직접적인 영향을 미칩니다.

효율적인 레이아웃 설계가 중요한 이유

효율적인 창고 레이아웃은 다음과 같은 구체적인 운영상의 이점을 제공합니다:

• 이동 및 인건비 절감: 적절히 배치된 존은 불필요한 이동을 최소화합니다. 특히 인건비의 50~60%가 피킹에 집중되는 시설에서는 매우 중요함.

• 피킹 정확도 및 속도 향상: 논리적인 SKU 배치와 Goods-to-Person 자동화는 인적 오류를 줄이고 처리 속도를 높임.

• 공간 활용 극대화: 스마트한 레이아웃은 시설 확장 없이 저장 밀도를 높입니다. ASRS를 활용하면 사용 가능한 용량을 30~80%까지 증가시킬 수 있음.

• 미래 확장성 확보: 유연하고 모듈형 레이아웃은 시즌성 피크, SKU 증가, 단계적 자동화 업그레이드를 전체 시설 재설계 없이 수용할 수 있음.

이행 속도와 비용 효율성이 경쟁력을 정의하는 시대, 레이아웃 설계는 조용하지만 강력한 차별화 요소입니다.

효율적인 창고 레이아웃의 핵심 요소

1. 입고 구역: 효율성의 관문

입고 구역은 전체 창고 운영의 흐름을 결정합니다. 이 단계에서의 지연은 저장과 피킹에서 병목 현상을 유발합니다. 최적화된 입고 구역은 다음을 포함해야 합니다:

• 충분한 도킹 및 대기 공간 제공: 여러 트럭을 동시에 혼잡 없이 하역할 수 있어야 함.

• 신속한 검사 및 라벨링 지원: 핸드헬드 스캐너 또는 자동 식별 시스템을 통합해 입고 상품을 빠르게 검증하고 기록함.

• 직접 흐름 또는 크로스도킹 지원: 빠르게 회전하는 SKU는 저장을 건너뛰고 출고 구역이나 고수요 피킹 존으로 바로 이동할 수 있음. 자동화 기회에는 컨베이어, 로봇 팔레트 이동 장치, 자동 치수 측정 시스템이 포함되며, 이는 입고 흐름을 가속화하고 수작업을 줄임.

2. 저장 솔루션: 용량과 접근성 극대화

저장은 창고 레이아웃의 핵심이며, 그 효율성은 피킹, 보충, 전체 용량에 직접 영향을 미침. 전통적 레이아웃은 선택형 팔레트 랙이나 넓은 통로 선반을 사용하지만, 이는 공간 효율성이 낮음. 현대적 접근은 고밀도 및 자동화 저장에 집중하며, 다음을 포함합니다:

• 더블딥 및 셔틀 랙: 밀도를 높이면서 지게차나 셔틀을 통한 선택적 접근 유지함.

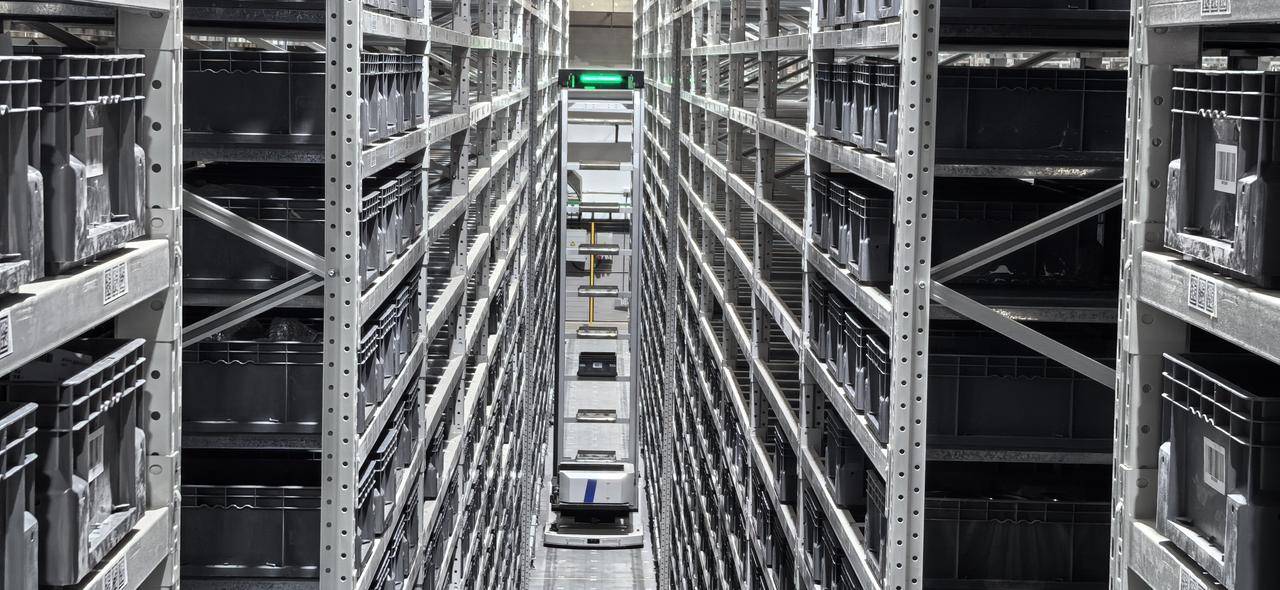

• ASRS(자동 저장·검색 시스템): 로봇 시스템이 12~24m 높이의 고베이 랙에서 아이템을 저장·검색해 수직 공간을 활용함.

• 동적 슬롯팅 및 SKU 기반 조직화: 자주 피킹되는 아이템은 접근성이 좋은 구역에, 저회전 SKU는 밀집된 구역에 배치해 이동 최적화함. 저장 시스템 선택은 SKU 프로필, 주문 패턴, 자동화 전략과 일치해야 함.

3. 피킹 존: 주문 처리 속도의 핵심

피킹은 창고 인력 비용에서 가장 큰 비중을 차지합니다. 잘못 설계된 피킹 존은 긴 이동 경로, 혼잡, 오류를 초래합니다.

최적화를 위해:

• ABC 분석 활용: 빠른 회전 아이템은 포장 구역 근처에, 느린 아이템은 먼 곳에 배치함.

• Goods-to-Person 자동화 도입: ASRS나 모바일 로봇이 SKU를 작업자에게 가져와 이동을 줄이고 생산성을 2~3배 향상함.

• 수동 및 로봇 피킹 결합: 하이브리드 방식은 피크 시즌에 유연성을 유지하며 대·소형 주문을 효율적으로 처리함. 인체공학과 안전도 중요합니다. 굽힘, 들어올림, 긴 이동을 줄이면 성과와 직원 유지율이 개선함.

4. 포장 및 출고 구역: 창고 내 마지막 단계

주문이 피킹된 후, 포장과 출고는 상품이 시설을 떠나기 전 마지막 접점입니다. 이 단계의 설계가 잘못되면 이전 단계의 효율성이 무의미해집니다.

효율적인 포장·출고 구역은:

• 출고 도크 근처에 위치: 자재 이동 최소화, 트럭 적재 시간 단축함.

• 병렬 처리 지원: 여러 포장 스테이션과 라인이 다양한 주문 유형을 동시에 처리함.

• 자동화 활용:

  • 컨베이어와 소터로 주문을 효율적으로 라우팅.

  • 라벨링 및 문서화를 위한 프린트-앤-어플라이 시스템.

  • WMS와 통합해 운송업체와 원활한 조율 보장.

혁신적인 창고 레이아웃 패턴

• U자형 레이아웃: 컴팩트하고 관리 용이

  • 흐름: 입고 → 저장 → 피킹 → 출고 (U자 패턴)

  • 장점: 컴팩트한 공간, 관리 용이, 최소 장비 필요

  • 적용: 소형~중형 시설, 수동~반자동 운영

• L자형 레이아웃: 흐름 분리로 효율성 확보

  • 흐름: 입고와 출고를 직각 벽에 배치.

  • 장점: 입·출고 교통 충돌 방지, 비정형 건물에 적합.

  • 자동화 팁: AGV/AMR과 잘 호환.

• 멀티티어 구조: 수직 잠재력 활용

  • 접근: 메자닌 또는 다층 랙으로 추가 피킹/저장 레이어 생성.

  • 장점: 부지 확장 없이 용량 증가, ASRS와 결합 시 효율 극대화.

  • 적용: SKU 수가 많은 제한된 공간 운영.

• ASRS 최적화 레이아웃: 미래형 창고

  • 설계: 최소 통로 공간의 고밀도 랙 중심.

  • 장점: 기존 대비 2~3배 높은 저장 밀도¹, 로봇이 저장·검색 담당으로 인력 대폭 절감.

  • 적용: 고처리량 풀필먼트 센터, 도심 창고, 고토지 비용 시설.

•

창고 레이아웃 최적화 기법

공간 활용 전략

수직 저장 극대화는 그 어느 때보다 중요합니다:

• 협소 통로 또는 초협소 통로 랙을 도입해 바닥 공간을 확보함.

• 고베이 ASRS 또는 메자닌을 활용해 미사용 수직 공간을 활용함.

• 슬롯팅을 정기적으로 점검하고 SKU 회전율에 맞춰 존을 재배치함.

운영 효율성을 위한 흐름 최적화

원활한 자재 흐름은 혼잡과 불필요한 인력 낭비를 방지합니다:

• 일방향 경로 설계로 사람과 로봇 간 교차 이동을 피함

• 빠른 회전 SKU를 포장 구역과 직선 경로에 배치함.

• 컨베이어, AGV, AMR을 활용해 반복적인 이동을 자동화함.

레이아웃 설계에 대한 기술의 영향

자동화는 레이아웃 계획 방식을 근본적으로 변화시킵니다:

• ASRS는 통로 없는 또는 초협소 통로 설계를 가능하게 하여 저장 밀도를 극대화함.

• WMS와 WCS 통합은 실시간 작업 할당과 교통 제어를 최적화함.

• IoT와 데이터 분석은 SKU 이동의 히트맵을 분석해 지속적인 개선을 지원함.

효율적인 창고 레이아웃 사례

기본 창고 레이아웃

• 흐름: 입고 → 저장 → 피킹 → 포장 → 출고

• 장점: 낮은 복잡성, 설정이 쉬움

• 단점: 확장성 제한, 이동 거리 증가

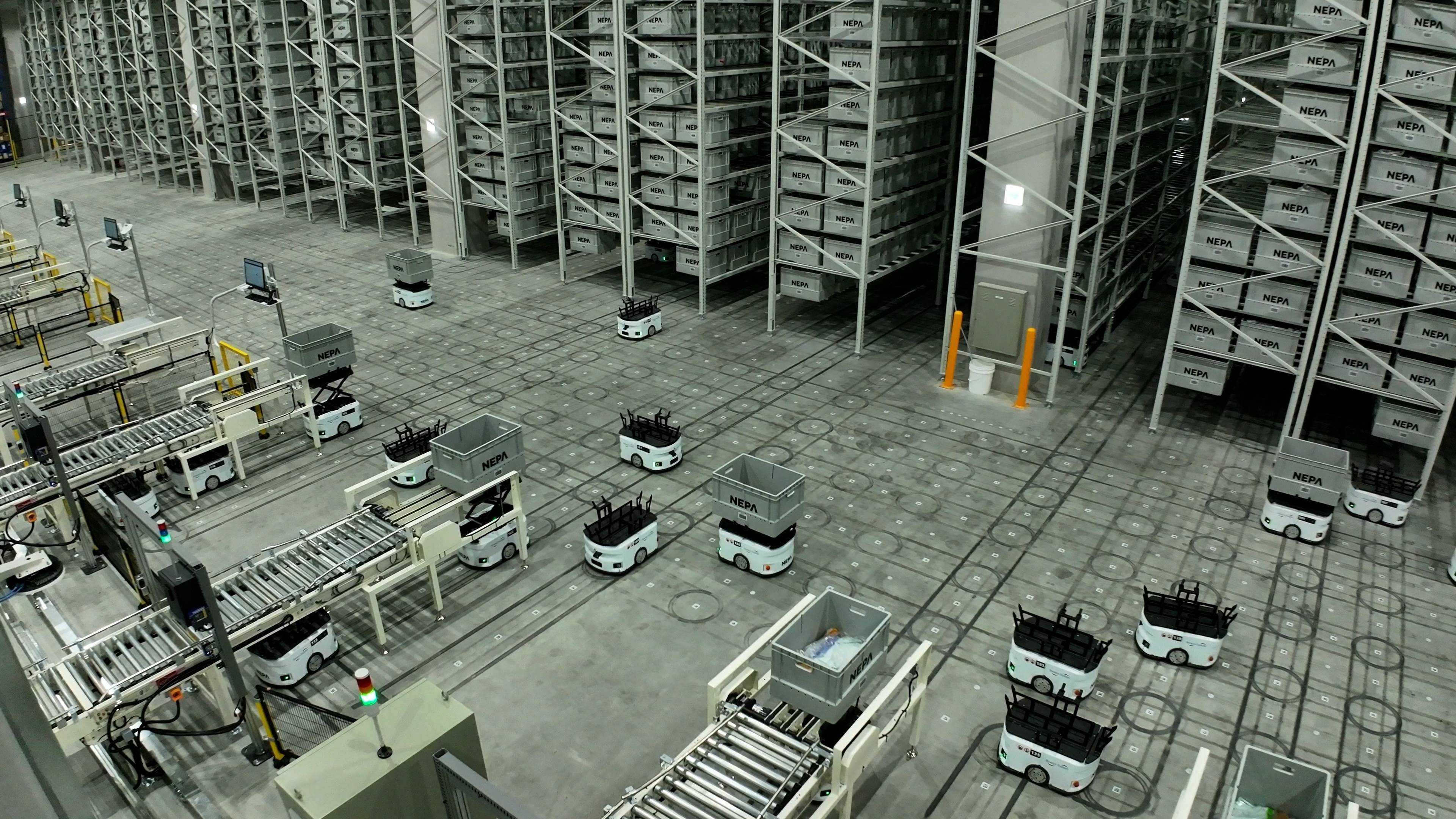

고급 ASRS 레이아웃

• 중앙 ASRS 코어와 컨베이어로 피킹과 포장을 연결

• 크로스도킹 존으로 빠른 SKU 처리 가속화

효과:

• 인력 비용 40% 절감

• 시설 확장 없이 처리량 2배 증가

Hai Robotics가 레이아웃 최적화에 성공하는 방법 제공

창고 공간을 재설계하는 것은 단순한 운영 작업이 아니라 속도, 효율성, 확장성을 확보하는 전략적 움직임입니다. Hai Robotics의 ASRS 솔루션을 통해 기업은 창고 레이아웃을 최적화하고, 공간 활용을 극대화, 최대 6배의 저장 밀도 달성, 저장 면적 최대 75% 절감을 실현하며, 민첩하고 미래 지향적인 운영을 가능하게 합니다.

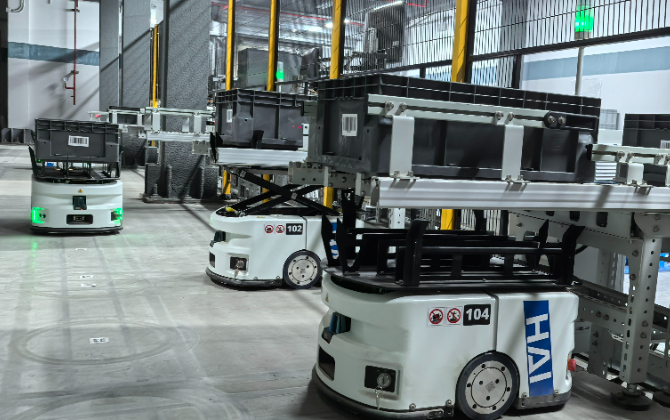

글로벌 주방 및 욕실 리더 KOHLER는 대표적인 사례로, 레이아웃 최적화를 통해 저장 용량을 3.7배 증가시켰습니다. 이 변화를 어떻게 달성했는지 전체 스토리를 확인해 봅니다.

창고 레이아웃을 최적화할 준비가 되셨나요? 맞춤형 레이아웃을 지금 생성하고, 공간을 절감하며 창고의 잠재력을 최대한 발휘합니다.



---
